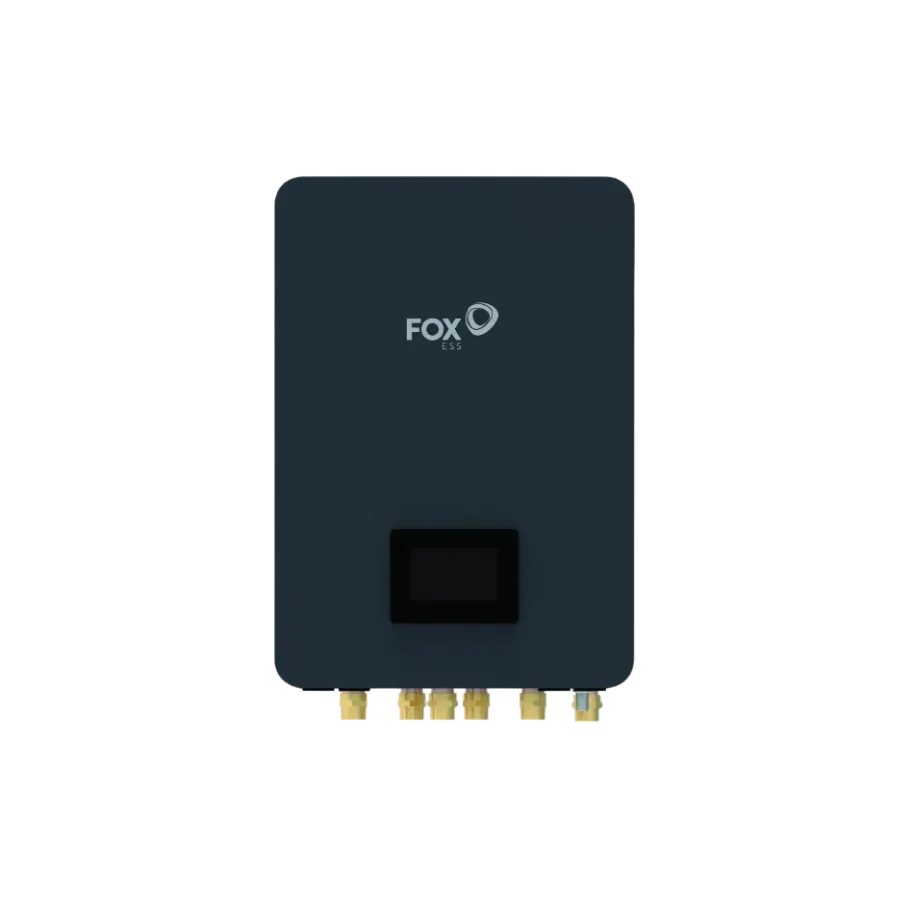

FoxESS Hydro Modul: kompakte Inneneinheit für deine Wärmepumpe mit vorhandenem Pufferspeicher
Das FoxESS Hydro Modul ist die kompakte hydraulische Inneneinheit für die Luft/Wasser-Wärmepumpen der FoxESS HP Serie. Es enthält die wichtigsten Bauteile zwischen Wärmepumpe und Heizung: Elektroheizstab, 3-Wege-Ventil, Schmutzabscheider, Sicherheitsventil und Entlüfter. Mit 450 × 685 × 284 mm und 32 kg braucht es nur einen Bruchteil des Platzes einer kompletten Hydraulikstation.
Deine Vorteile auf einen Blick
Platzsparend: Knapp 70 cm hoch und 28 cm tief, passt auch in enge Heizungsräume.
Du hast schon einen Pufferspeicher? Dann ergänzt das Hydro Modul ihn, ohne dass du doppelt kaufst.
Heizung und Warmwasser – das integrierte 3-Wege-Ventil schaltet zwischen Heizkreis und Warmwasserspeicher um.
Elektroheizstab als Reserve: 9 kW Leistung für sehr kalte Tage.
Schutz für die Anlage. Schmutzabscheider, Sicherheitsventil und Entlüfter sind bereits eingebaut.
Bedienung am Gerät, in der FoxESS App oder im Webportal, verbunden über WLAN oder LAN.
Für wen eignet sich das FoxESS Hydro Modul?
Das FoxESS Hydro Modul eignet sich für Anlagen mit externem Pufferspeicher oder einfacher Hydraulik. Typisch ist der Heizungstausch, bei dem ein funktionierender Pufferspeicher im Keller bleibt und nur die Wärmepumpe neu dazukommt. Auch wenn du nur einen Heizkreis und einen Warmwasserspeicher versorgst, reicht das Hydro Modul aus. Das HP3 Box-E1-WL ist die dreiphasige Ausführung für den Anschluss an 380-415V 3N~50Hz.
Planst du dagegen eine Neuinstallation ohne Pufferspeicher oder zwei Heizkreise, ist die FoxESS Hydro Box die passendere Wahl. Sie bringt 50 L Pufferspeicher und Anschlüsse für einen zweiten Heizkreis mit.
So funktioniert das FoxESS Hydro Modul
Das Hydro Modul sitzt zwischen der Außeneinheit und deinem Heizsystem. Über G-1"-Anschlüsse kommt das warme Wasser von der Wärmepumpe an. Das 3-Wege-Ventil leitet es entweder in den Heizkreis oder zum Warmwasserspeicher. Der Schmutzabscheider hält Partikel aus dem Heizungswasser zurück, bevor sie Pumpen oder Wärmetauscher belasten.
Reicht die Leistung der Wärmepumpe an sehr kalten Tagen nicht aus, springt der 9-kW-Elektroheizstab ein. Die Regelung des FoxESS Hydro Moduls kommuniziert über RS485 mit der Wärmepumpe und sendet Betriebsdaten per WLAN oder LAN an App und Webportal.
Gut zu wissen
Ein Pufferspeicher ist im FoxESS Hydro Modul nicht integriert. Der Warmwasserspeicher und die Wärmepumpe sind ebenfalls nicht enthalten. Passend sind die Außeneinheiten der FoxESS HP Serie.
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Modell | HP3 Box-E1-WL |
| Stromversorgung | 380-415V 3N~50Hz |
| Nennleistung [W] | 9310 |
| Nennstrom [A] | 14,2 |
| Elektroheizstab [kW] | 9 |
| Abmessungen (B*H*T) [mm] | 450*685*284 |
| Verpackungsabmessungen (B*H*T) [mm] | 590*870*380 |
| Nettogewicht [kg] | 32 |
| Bruttogewicht [kg] | 38 |
| Überwachungsmodul | Wi-Fi, LAN |
| Kommunikationsschnittstelle | RS485 |
| Anzeige | Kabelgebundener Controller, App, Website |
| Nennwasserdruck Heiz-/Kühlkreis [MPa(g)] | 0,3 |
| Nennwasserdruck Warmwasser [MPa(g)] | 1,0 |
| Anschlüsse Heizungs-Vorlauf von / Rücklauf zur Außeneinheit | G 1" |
| Anschlüsse Vorlauf / Rücklauf Heizkreis | G 1" |
| Anschlüsse Vorlauf zum / Rücklauf vom Warmwasserspeicher | G 1" |
| Betriebsbereich Umgebungstemperatur [°C] | 5 ~ 45 |
| Betriebsbereich Wasserdruck [MPa(g)] | 0,1 ~ 0,3 |
